MATLAB應用介紹

台大生物機電系   馮丁樹教授

柒、繪圖指令

一、2D繪圖指令

(plot, subplot, semilogx, semilogy, loglog, grid, title, xlabel, ylabel )

繪圖指令plot(X,Y) 可以繪一個X 向量對應另一個Y向量。 若X 或Y 為矩陣，則將以向量對矩陣之列或行繪製對應圖。指令plot(y) 會繪製Y行向量對應其指標。If Y 為複數，則 plot(y) 之指令等於plot(real(Y),imag(Y))。在其他繪圖之應用，通常虛數部份會被忽略。

plot(x1,y1,x2,y2)則是同一圖中要繪製兩條曲線時使用，當然使用 plot(X,Y)，只要X,Y 分別為等大小之矩陣時亦可繪出多條曲線於同一圖中，但其線圖之型式須相同。在後來之指令中，若有多項，則可利用下述指令分別標出： plot(x1,y1,'*', x2,y2,'+')，則第一條曲線以”*”標示；第二條以”+”標示。 各種線形、點標及顏色等可用三個連續字串代表；如 plot(x,y,’go-‘)即表示繪出該線為綠色、圓點標及實線段。每一組線可有不同之代碼。


plot(X,Y,'c+:') 繪製一條青色虛線並以’+’為資料標之線。
plot(X,Y,'bd') 則繪製一條藍色具菱形資料標但無連線之線圖。

    plot(X1,Y1,S1,X2,Y2,S2,X3,Y3,S3,...) 即是將好幾條線圖，分別以S1、S2、S3之字串變數規範其型式，繪製在同一圖上。其中X’s、Y’s分別為向量或矩陣陣，其大小須相對應。例如：

plot(X,Y,'y-',X,Y,'go') 即在同一圖上繪二次，一次以黃實線，另一次以綠圓點繪成。plot之繪圖指令若不指定顏色，則會以軸之顏色(LineStyleOrder)為準。以下之應用是以此一指令進行繪圖。讀者可依下列之指令將其存成一個檔叫 plot1.m，然後以該指令進行。

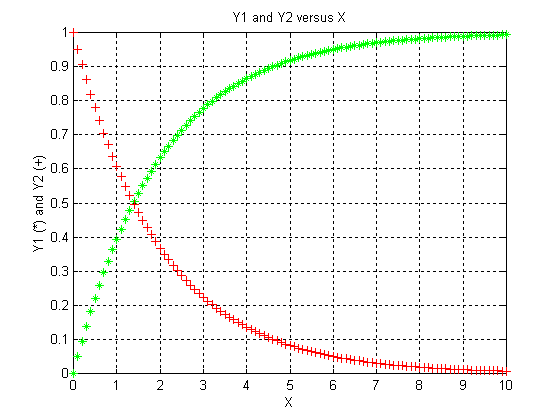

要執行上面一群指令，可以將這些指令輸入編輯器，並以特定之名稱(例如plot1.m)存檔。執行後會如上圖所示。在此例中這兩條線均無連線，又包含了四個與圖面修飾有關的指令，即title, xlabel, ylabel 及grid，分別為圖標題、橫軸標題、縱軸標題及格線設定。

二、併圖指令

有些人喜歡將許多同性質的圖繪在同一點，那要怎麼辦呢？別忙，這裡有一個很好的指令：subplot(m,n,p) 或乾脆寫成 subplot(mnp)，這個指令會將一個圖的位置以m x n之矩陣型式分為mn個小圖，而p為第幾個要畫的圖的位置。而p之順序則是由1排到mn個。例如

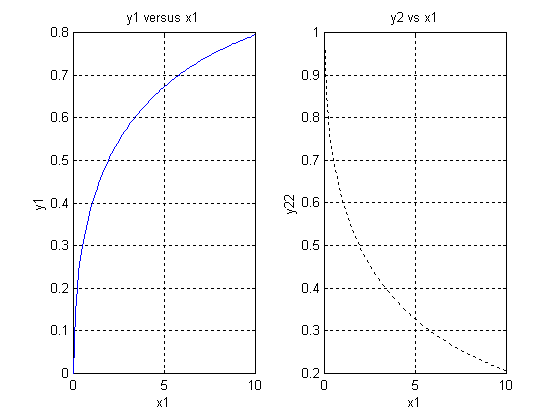

下面為繪製二小圖，一左一右，置於同一圖中的情形。
